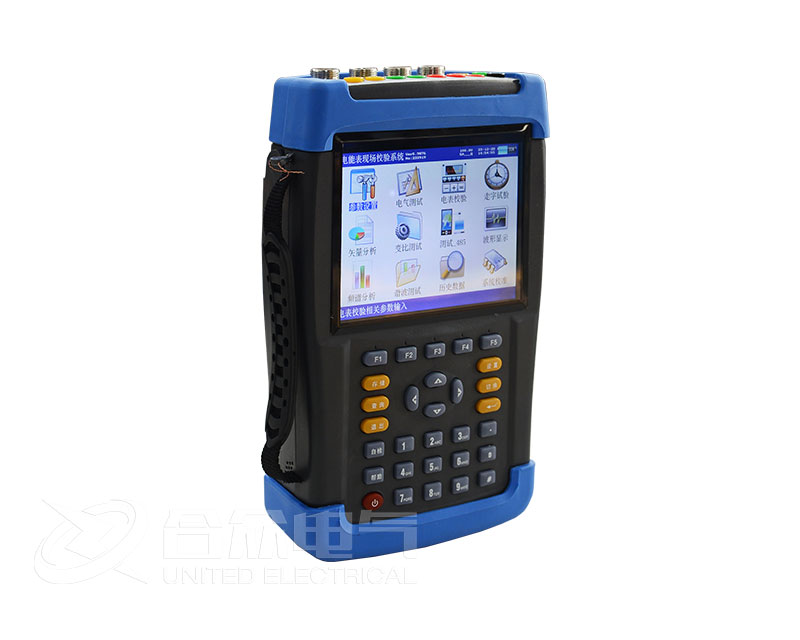

電能表現場校驗儀集電參量測量、電能表校驗、接線判斷、高壓CT變比測試為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。

三相電能表現場校驗儀采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。

該設備應用高精度采樣技術并結合最新數字信號處理方法，為現場校驗電能表和其它多種電工儀表提供了一套方便高效的解決方案。

在使用該設備之前，請?jiān)敿?xì)閱讀本使用說明書。以下是使用該設備時的注意事項：

1、設備通電使用前，應保證可靠接地。

2、設備通電使用前，應確認面板上的Ua/外部供電電源選擇開關是處于哪種狀態；該開關按下即選擇了通過 Ua與 U0 提供設備工作電源，供電范圍為AC80V-400V，該狀態下，嚴把電源線插入外220V插座。該開關浮起(同時指示燈亮)即選擇了通過外220V插座提供設備工作電源，供電范圍為AC220V士10%。

3、嚴禁在設備通電工作狀態下反復按動Ua/外部供電電源選擇開關。

4、嚴禁在設備通電工作狀態下用手去觸摸面板上的各端子。

5、正確連接測試導線，正確設置電流輸入方式，輸入相應量限內的電流和電壓量。切記電流輸入值不得超過所選端子額定值的 120%。

6、鉗形電流互感器在使用過程中應輕拿輕放，必須保持鉗口鐵芯端面清潔,不得有任何異物。鉗口端面可用干綢布擦拭(嚴禁沾酒精和水)，擦拭過程中應保持鐵芯端面光潔度。

7、接線時，必須先加電壓，后加電流;拆線時，必須先去電流，再斷電壓。請切記不要將電子表脈沖采樣線接在火線或零線上，以免損壞設備。

8、在夾鉗形互感器時，一定要讓電流線從鉗形互感器的圓孔中穿過，鉗口要合嚴，不要將線夾到鉗口上，以免影響測量精度。

9、設備按鍵采用輕觸薄膜按鍵，應防止用銳器或指甲按壓。

10、應注意防水、防潮，存放于干燥處。嚴禁在潮濕及有腐蝕性氣體的環境中使用。

11、儀器在工作不正常(受到干擾或死機)時，可對其復位(按[復位]鍵)后再使用。

接線方法

(1)校驗三相三線電能表時的接線

首先 Ub端子必須與公共端U連接，然后將A、B、C三相電壓分別接入校驗儀相應的電壓端子 Ua、Ub、Uc。再把A、C相電流線串入相應的電流端子Ia、Ic和電流I,端子(或用A、C相鉗表，注意鉗口清潔)。連接采樣裝置(光電采樣器或電子表脈沖采樣線)。

(2)校驗三相四線電能表的接線

將三相電壓線接入校驗儀與之對應的 Ua、Ub、Uc、U,端子三相電流分別串入相應的電流端子Ia、Ib、Ic和電流I端(或用鉗表)。連接采樣裝置。注意:電流、電壓輸入時，應從端子高端流入，低端流出。電流串接輸入端子與鉗表輸入端子不能同時使用。

(3)其它功能接線依此類推。

注：采樣裝置包括光電采樣器、電子表脈沖采樣線。校驗電能表時根據被校表的類型，選擇相應的采樣裝置與光電脈沖信號輸入及高低頻信號輸出端子相連接。
