變壓器沖擊試驗是檢驗其絕緣強度和抗過電壓能力的重要測試，主要模擬雷擊或操作過電壓等瞬態沖擊對設備的影響。以下是相關標準規程、試驗設備及方法的詳細說明：

試驗標準規程

國際標準：

IEC 60076-3（電力變壓器絕緣要求和絕緣試驗）：規定了雷電沖擊試驗（LI）和操作沖擊試驗（SI）的波形參數、試驗程序及合格判據。

IEEE C57.98（變壓器沖擊試驗導則）：詳細描述了試驗方法、波形調整及數據記錄要求。

國內標準：

GB/T 1094.3-2017（電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙）：等效采用IEC 60076-3，明確沖擊試驗的電壓等級和波形要求。

DL/T 596-2021（電力設備預防性試驗規程）：補充現場沖擊試驗的注意事項。

試驗波形要求：

雷電沖擊（LI）：標準波形為1.2/50μs（波前時間1.2μs，半峰值時間50μs）。

操作沖擊（SI）：標準波形為250/2500μs（波前時間250μs，半峰值時間2500μs）。

試驗設備

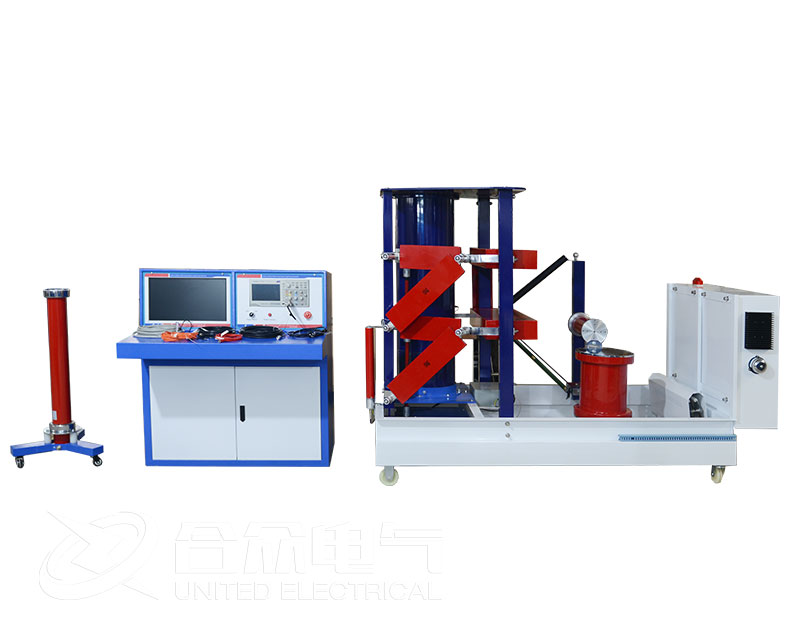

沖擊電壓發生器

核心設備，需滿足最高試驗電壓（如±2400kV）和能量要求。

組成：多級Marx發生器、充電電容、電阻、球隙開關等。

分壓器與測量系統

電阻分壓器或電容分壓器：用于測量高壓沖擊波形。

數字記錄儀：帶寬≥20MHz，采樣率≥100MS/s（如Keysight示波器）。

需校準至±3%精度（依據IEC 61083-2）。

控制與觸發系統

計算機控制充電、觸發和數據采集，確保同步性。

輔助設備

接地裝置、屏蔽室（防電磁干擾）、安全聯鎖系統。

試驗方法

試驗前準備

環境條件：溫度、濕度符合標準（如濕度≤80%）。

變壓器狀態：注油靜置＞24小時，試驗前進行非破壞性測試（如繞組電阻、變比）。

接線：高壓端接沖擊發生器，低壓端及外殼接地。

試驗步驟

全波雷電沖擊試驗：

施加3次額定雷電沖擊電壓（正負極各3次），波形參數需滿足1.2/50μs。

記錄電壓、電流波形，比較入射波與反射波差異。

截波雷電沖擊試驗（可選）：

在波尾2-6μs處截?cái)?，?yàn)證絕緣耐受陡波能力。

操作沖擊試驗（≥345kV變壓器）：

施加正極性操作沖擊波（250/2500μs），次數同雷電沖擊。

試驗結果判據

波形比對：試驗前后波形差異＜10%（如幅值、振蕩頻率）。

故障檢測：

中性點電流監測（突變可能指示匝間短路）。

局部放電量（PD）檢測（如PD＞500pC可能不合格）。

其他指標：無絕緣擊穿、油色譜分析無異常（如乙炔↑）。

試驗注意事項

安全防護：試驗區域設置隔離帶，操作人員需穿戴絕緣裝備。

電磁干擾：采用光纖傳輸信號，避免測量誤差。

故障處理：若試驗中發生擊穿，需停電檢查并修復后重新測試。
