串聯諧振成套試驗裝置是一種用于高壓電氣設備絕緣性能測試的專業設備，廣泛應用于電力系統、電力設備制造及科研領域。其核心原理是利用串聯諧振（電壓諧振）現象，在試品上產生高電壓，同時保持電源容量需求較低，從而安全、高效地完成耐壓試驗。

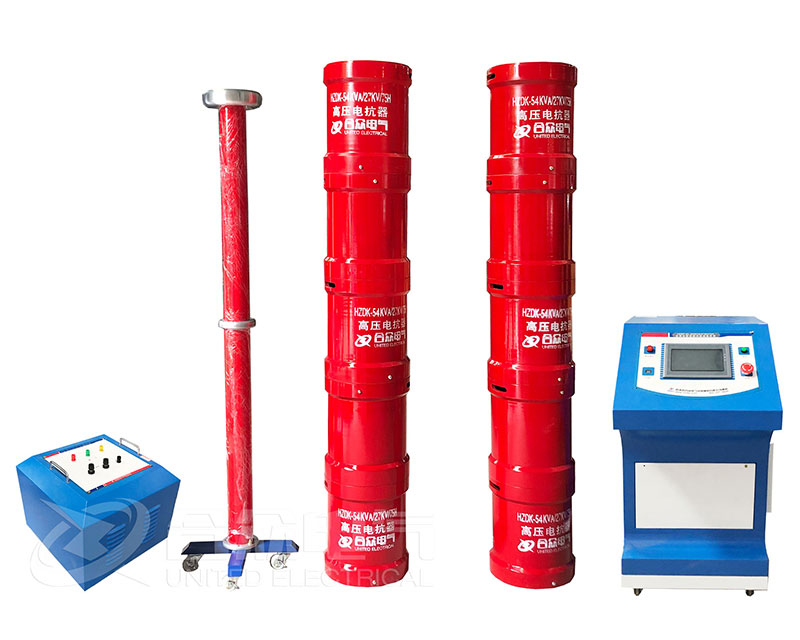

基本組成

變頻電源

調節輸出頻率以匹配諧振條件（通常30-300Hz），取代傳統工頻試驗變壓器。

勵磁變壓器

提升變頻電源的電壓，為諧振回路提供激勵。

電抗器（可調或固定）

與被試品電容構成諧振回路，關鍵部件，通?？纱?lián)/并聯組合以適應不同試品。

電容分壓器

測量試品電壓，反饋至控制系統，確保精度。

控制系統

自動跟蹤諧振點、調節頻率、保護過壓/過流/閃絡等。

工作原理

當電抗器感抗（XL=2πfL）與試品容抗（XC=1/2πfC）相等時，電路發生串聯諧振。

此時：

回路阻抗最小（僅剩電阻），電流最大。

試品電壓可達電源電壓的Q倍（品質因數，通常10-50倍），實現高壓輸出。

電源僅需提供系統損耗功率，大幅降低容量需求。

串聯諧振成套試驗裝置因其高效、安全、節能的特點，廣泛應用于高壓電氣設備的絕緣性能測試和耐壓試驗。以下是其典型應用的設備類型及對應的試驗項目：

電力電纜

試驗類型：交流耐壓試驗（AC Withstand Voltage Test）、局部放電檢測

應用場景：新電纜安裝后的驗收試驗（如10kV~500kV電纜）。

老舊電纜的預防性試驗（替代傳統的直流耐壓試驗，避免直流電壓對絕緣材料的累積損傷）。

優勢：通過變頻諧振生成與工頻等效的交流高壓，更真實模擬運行工況。

典型標準：GB/T 3048.8、IEC 60502。

GIS（氣體絕緣開關設備）

試驗類型：交流耐壓試驗、局部放電測量

應用場景：GIS現場安裝后的交接試驗（如110kV~1000kV GIS）。

檢修后的耐壓驗證（檢測內部絕緣缺陷或顆粒污染）。

優勢：諧振裝置體積小，適合現場狹窄空間。

試驗頻率可調（通常30-300Hz），避免GIS腔體機械共振。

典型標準：GB 7674、IEC 62271-203。

電力變壓器

試驗類型：外施交流耐壓試驗（主絕緣測試）。

感應耐壓試驗（層間、匝間絕緣，需配合倍頻電源）。

注意事項：需根據變壓器容量和電壓等級選擇電抗器組合。

試驗頻率可能需高于工頻（如100Hz）以避免鐵芯飽和。

典型標準：GB 1094.3、IEC 60076-3。

發電機/電動機

試驗類型：定子繞組交流耐壓試驗（新機驗收或大修后）。

轉子繞組絕緣測試（需特殊設計回路）。

特點：大型發電機電容較小，需高電壓、低電流諧振方案。

頻率范圍通常45-65Hz（接近工頻，避免絕緣介質損耗差異）。

典型標準：GB/T 755、IEEE Std 433。

絕緣子與套管

試驗類型：復合絕緣子（如硅橡膠）的濕耐受電壓試驗。

瓷/玻璃絕緣子串的工頻耐壓試驗。

注意事項需高壓但電容較小，電抗器需高阻抗設計。

典型標準：GB/T 775.2、IEC 60383。

電容器與避雷器

試驗類型：電力電容器（如并聯電容器組）的極間耐壓試驗。

避雷器（MOA）的持續運行電壓（COV）測試。

特點：

電容器本身容抗大，需低感抗電抗器匹配。

避雷器試驗需考慮持續運行時的諧波影響。

其他特殊設備

輸電線路：長距離架空線的工頻諧振耐壓試驗（需大容量裝置）。

新能源設備：如風電變流器、光伏逆變器的絕緣測試。

軍工/航天設備：高頻高壓絕緣性能驗證（需定制高頻諧振裝置）。
