真空開關（真空滅弧室）的真空度測試是確保其絕緣和滅弧性能的關鍵試驗。以下是基于磁控放電法、脈沖磁控法等主流技術的試驗規程及方法，參考DL/T 846.10-2016等標準：

試驗規程，依據標準

國際標準：IEC 62271-1、IEEE C37.04

國內標準：

DL/T 846.10-2016《高電壓測試設備通用技術條件 第10部分：真空開關真空度測試儀》

GB/T 11022-2020《高壓開關設備和控制設備標準的共用技術要求》

試驗條件

環境要求：溫度-10℃~40℃，相對濕度≤80%，無強電磁場干擾。

設備狀態：真空開關處于分閘狀態，兩端斷開與其他設備的電氣連接。

安全措施：測試前對開關放電并接地，確保操作人員與高壓部分保持安全距離。

測試前準備

儀器校準：使用標準真空度校準腔（如10?? Pa~10?1 Pa范圍）驗證真空開關真空度測試儀精度。

清潔處理：清潔滅弧室表面污垢，避免影響電場分布。

基線數據：記錄出廠或歷史測試數據作為參考。

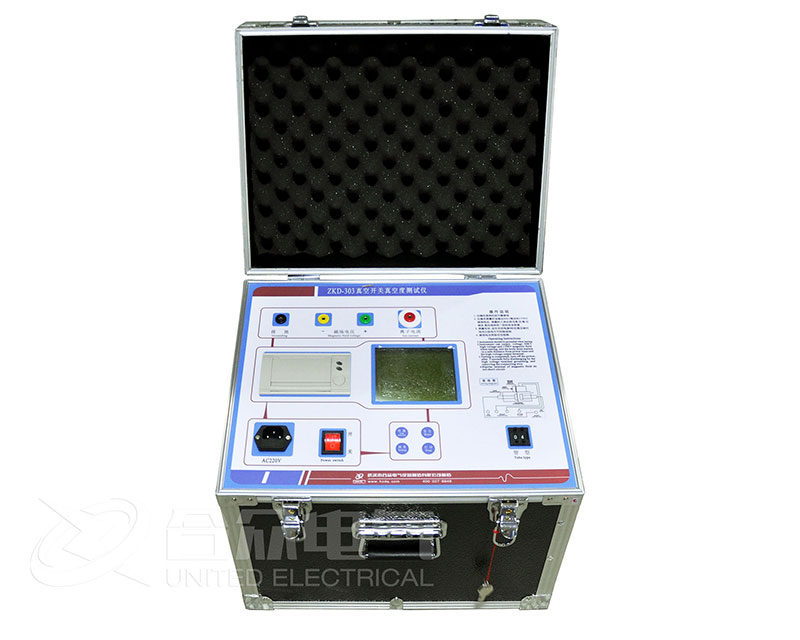

試驗方法（以磁控放電法為例）

測試原理

在滅弧室觸頭間施加高壓脈沖，利用外部磁場激勵電離殘余氣體，通過檢測電離電流反推真空度（范圍通常為10??~10?1 Pa）。

接線方式

單斷口測試：真空開關真空度測試儀高壓輸出端接滅弧室動觸頭，靜觸頭接地。

多斷口串聯測試：需分段測試，避免并聯電容干擾。

磁場線圈：環繞滅弧室外部，提供恒定軸向磁場（通常0.01~0.1T）。

測試步驟

參數設置：

測試電壓：根據廠家建議（通常2kV~10kV）。

磁場強度：按儀器要求調節（如0.05T）。

數據采集：

啟動測試，真空開關真空度測試儀自動輸出高壓脈沖并測量電離電流。

重復3次取平均值，避免偶然誤差。

結果讀?。?

直接顯示真空度值（Pa或Torr），或通過“合格/不合格”判定。

關鍵注意事項

觸頭開距：保持廠家規定的額定開距，避免因機械位移影響電場分布。

老練處理：對長期未使用的開關，先進行多次分合閘操作消除表面吸附氣體。

干擾抑制：遠離無線電發射源，測試線采用屏蔽電纜。

數據分析與診斷

合格標準

通用閾值：真空度≤10?2 Pa（新裝開關應≤10?3 Pa）。

同批次開關真空度差異不應超過一個數量級。

警示值：若真空度劣化至10?1 Pa，需縮短測試周期或更換。

異常處理

曲線分析：若電離電流-電壓曲線斜率突變，可能提示內部污染或漏氣。

復測確認：對臨界值結果，需在不同環境溫度下復測。
