變壓器繞組變形測試是診斷繞組機械位移、扭曲、鼓包等缺陷的重要手段，主要依據頻響分析法（FRA），下面是主要的測試標準和方法：

一、測試依據標準

國家標準

GB/T 1094.18-2016《電力變壓器 第18部分：頻率響應測量》

GB/T 37545-2019《變壓器繞組變形頻響法測試導則》

行業規程

DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》

DL/T 1093-2008《電力變壓器繞組變形的低電壓短路阻抗法》

二、測試方法及流程

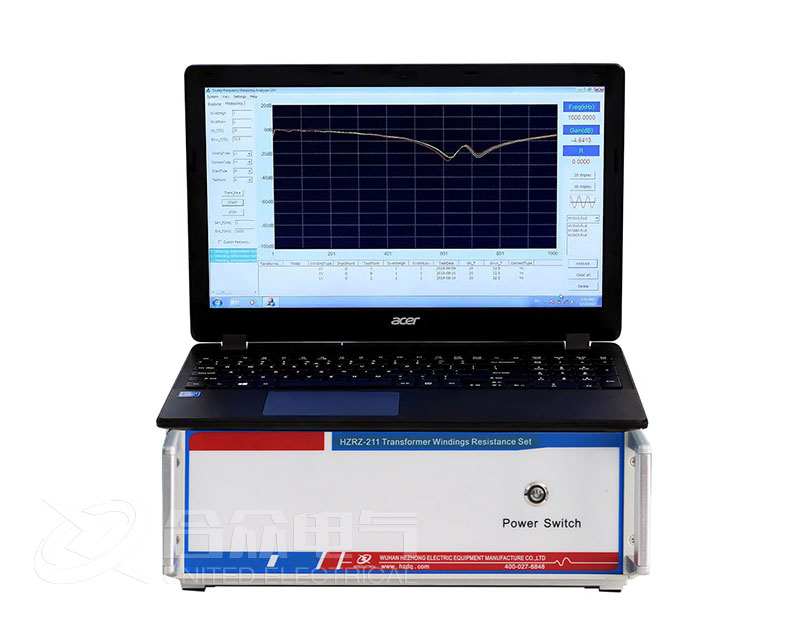

1. 頻率響應分析法（FRA）

原理：通過掃描繞組在不同頻率下的響應特性（幅頻/相頻曲線），比對歷史數據判斷變形。

適用場景：停電試驗，尤其對輕微變形敏感。

測試步驟：

接線方式（三相變壓器分相測試）：

高壓繞組：激勵信號注入高壓端子，中性點接地，非測試相懸空接地。

低壓繞組：短路并接地（減少干擾）。

參數設置：

頻率范圍：10Hz~2MHz（推薦1kHz~1MHz為主）。

掃描點數：≥500點（對數分布）。

曲線比對：

縱向?qū)Ρ龋号c出廠或歷史數據比較。

橫向?qū)Ρ龋喝嗬@組曲線一致性（差異>3dB需警惕）。

典型變形特征：

頻點偏移：諧振峰向左/右移動（軸向或徑向變形）。

幅值突變：曲線出現凹陷或尖峰（局部短路或斷裂）。

三、測試周期及觸發條件

例行試驗：

新投運、大修后、出口短路后（72小時內必須測試）。

建議周期：5~10年（無異常時）。

故障觸發：

短路電流超過額定值、油色譜異常（如C?H?↑）、振動噪聲異常。

試驗結果分析：

若測試結果異常，建議結合空載電流試驗、油色譜分析等綜合診斷，必要時進行解體檢查。
