變比組別測試原理

變壓比的測量方法，一般有雙電壓表法和變比電橋法。目前市面上的變比組別測試儀多采用雙電壓法的測試原理。

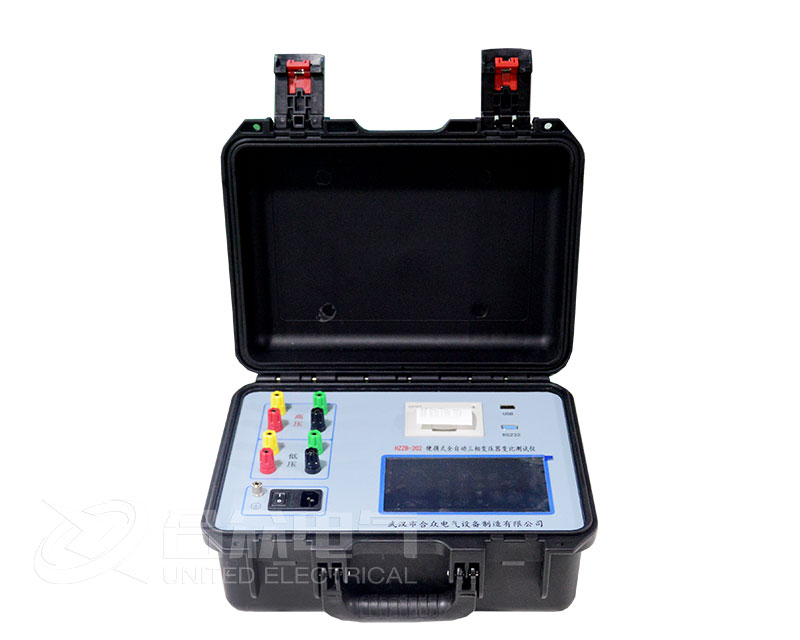

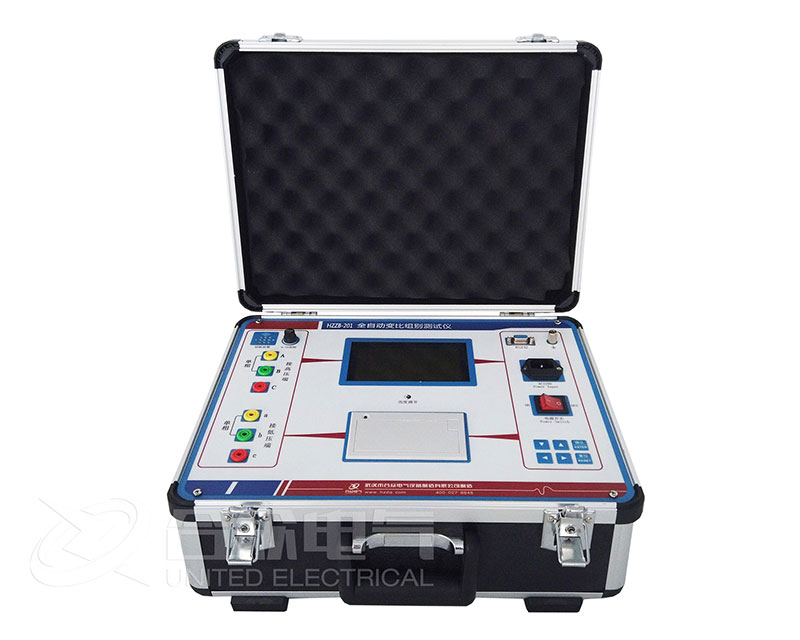

變比組別測試儀在變壓器高壓側施加一標準測試電壓，通過變壓器或互感器降壓后，儀器的低壓測試線測試到低壓側電壓，儀器將兩側電壓值之比做為變比值，利用兩側電壓的相位差，來判定組別。

測試結果的判斷及依據

1、變壓器

《GB50150-2016 電氣裝置安裝工程電氣設備交接試驗標準》規定如下：

(1)所有分接的電壓比應符合電壓比的規律；

(2)與制造廠銘牌數據相比，應符合下列規定：

a、電壓等級在35KV以下，電壓比小于3的變壓器電壓比允許偏差應為+1%；

b、其他所有變壓器額定分接下電壓比允許偏差不應超過+0.5%；

c、其他分接的電壓比應在變壓器阻抗電壓值(%)的1/10以?xún)?nèi)且允許偏差應為±1%

(3)檢查變壓器的三相接線組別和單相變壓器引出線的極性，應符合下列規定：

a、變壓器的三相接線組別和單相變壓器引出線的極性應符合設計要求；

b、變壓器的三相接線組別和單相變壓器引出線的極性應與銘牌上的標記和外殼上的符號相符。

(DL/T596-1996)電力設備預防性試驗規程》規定如下同交接規程一致。

電壓互感器

《GB50150-2016 電氣裝置安裝工程電氣設備交接試驗標準》規定如下：

(1)檢查互感器的接線繞組組別和極性，應符合設計要求，并應與銘牌和標志相符。

(2)互感器誤差及變比測量，應符合下列規定：

a、用于關口計量的互感器應進行誤差測量。

b、用于非關口計量的互感器，應檢查互感器變比，并應與制造廠銘牌值相符。

《(DL/T596-1996)電力設備預防性試驗規程》規定如下同交接規程一致。

試驗現場注意事項

1、變比組別測試儀高壓測試線接變壓器或者互感器的高壓側，低壓測試線接低壓側，勿接反。

2、高低壓測試線的黃綠紅黑測試夾，分別與變壓器的ABCO連接，遇到不用的測試夾應將其懸空。切勿使測試線顏色與相別不對應，否則會出現測試組別值不正確的現象。

3、高壓測試線為儀器測試電源(最高AC160V)輸出端，禁止相間直接短路，否則會損壞儀器。測試時注意安全，防止觸電。

4、測試夾與被試品端子可靠連接，如遇到銹跡或氧化層需進行處理，以免影響測試結果。

5、測試接線前，被試品的高低壓側端子的對外引線要拆除或處于懸空狀態，以免影響測試結果。
