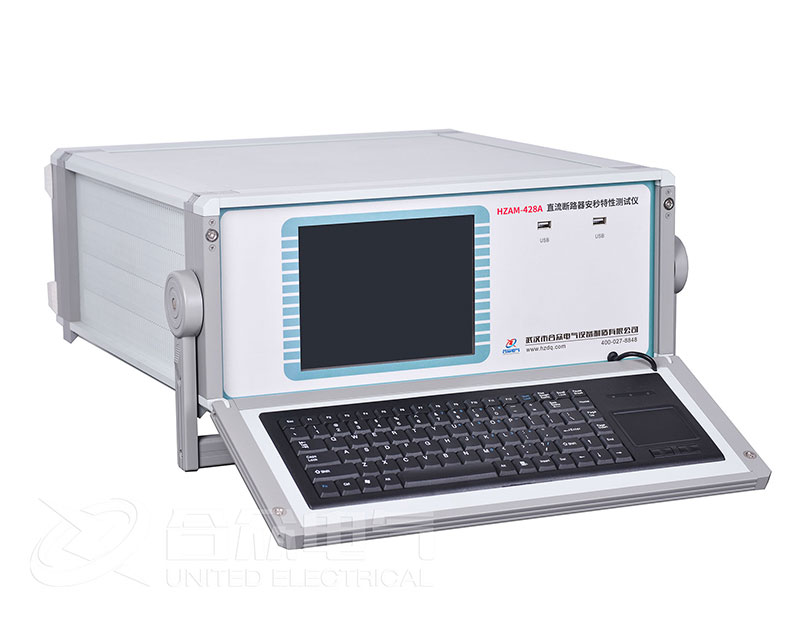

直流斷路器安秒特性測試儀主要功能

按照GB10963-1999家用及類似場所用過電流保護斷路器標準規定斷路器應做脫扣特性試驗。

1)時間-電流特性試驗

①?gòu)睦鋺B(tài)開始，對斷路器通以1.13In(約定不脫扣電流)的電流至約定時間，斷路器不應脫扣。然后在5s內把電流穩定升至1.45In(約定脫扣電流)的電流，斷路器應在約定時間內脫扣。

②從冷態開始，對斷路器的各級通以2.55In的電流，斷開時間應大于1s， 并且對于額定電流小于等于63A的斷路器斷開時間應小于60s， 對于額定電流大于63A的斷路器斷開時間應小于20s。

2)瞬時脫扣試驗

①對于B型斷路器：從冷態開始，對斷路器的各級通以3In的電流，斷開時間應大于 0.1s；然后再?gòu)睦鋺B(tài)開始，對斷路器的各級通以5In的電流，斷開時間應小于 0.1s。

②對于C型斷路器：從冷態開始，對斷路器的各級通以5In的電流，斷開時間應大于0.1s；然后再?gòu)睦鋺B(tài)開始，對斷路器的各級通以10In的電流，斷開時間應小于 0.1s。

③對于Ｄ型斷路器：從冷態開始，對斷路器的各級通以10In的電流，斷開時間應大于0.1s； 然后再?gòu)睦鋺B(tài)開始，對斷路器的各級通以50In的電流，斷開時間應小于0.1s。這兩個試驗均應滿足時間-電流動作特性表。

試驗	類型	試驗電流	初始狀態	脫扣或不脫扣時極限	預期結果
a	B、C、 D	1.31IN	冷態	t=1h(In=63A) 2h(I>63A)	不脫扣
b	B、C、 D	1.45In	緊接 a 項 試驗	t<1h(In63A) t<2h(n>63A	脫扣
C	B、C、 D	255	冷態	t<1h(In=63A) t2h(n>63A)	不脫扣
d	B、C、 D	3In.SIn 10In	冷態	1s<t<60s(In=63A) 1s<t<120s (In>63A)	脫扣
e	B、C、 D	5In 10ln50In	冷態	<0.1s
